智能照明磁吸灯调光方案介绍
近年来人们对生活品质的要求不断提高，带来了更多对智能化、高效优质的照明光源的需求，因此“智能家居照明”的应用也愈加广泛，通过各种独特的照明氛围来改善家居环境，营造舒适宜人的室内外空间，提升人们居家生活的舒适度和愉悦感。
在众多智能照明灯具中，磁吸灯因灵活简约、使用便利等特点受到越来越多人的青睐，能在空间中展现出较好的装饰性和功能性效果。
惠海半导体推出的一款具有高调光性能的降压型恒流驱动芯片【H5112A】适用于智能磁吸灯调光方案中。H5112A支持外部PWM信号进行调光，全程无频闪，共阳极架构，便于生产组装，已被各大智能照明厂商广泛使用。同时【H6225L】高耐压降压型恒压芯片可作为模块的辅助电源供电搭配使用，H6225L具有高性能、小体积、低成本等特点，我们可以提供整套解决方案以及FAE技术支持，能够大大降低成本，提高整体效率，增加产品在客户端的竞争力。
高耐压100V
输出电流可达1.4A
调光深度低至0.1%
外围电路简单，低成本
高效率：最高可达95%
集成短路保护和过温保护
支持调光高辉度65536级
开关频率最高可达1MHz
良好的线性调整率和负载调整率
抗干扰能力强，支持做多路共阳输出
低亮度调光无抖动，调光平滑无阶梯感
PWM调光频率最高支持25K，无频闪调光

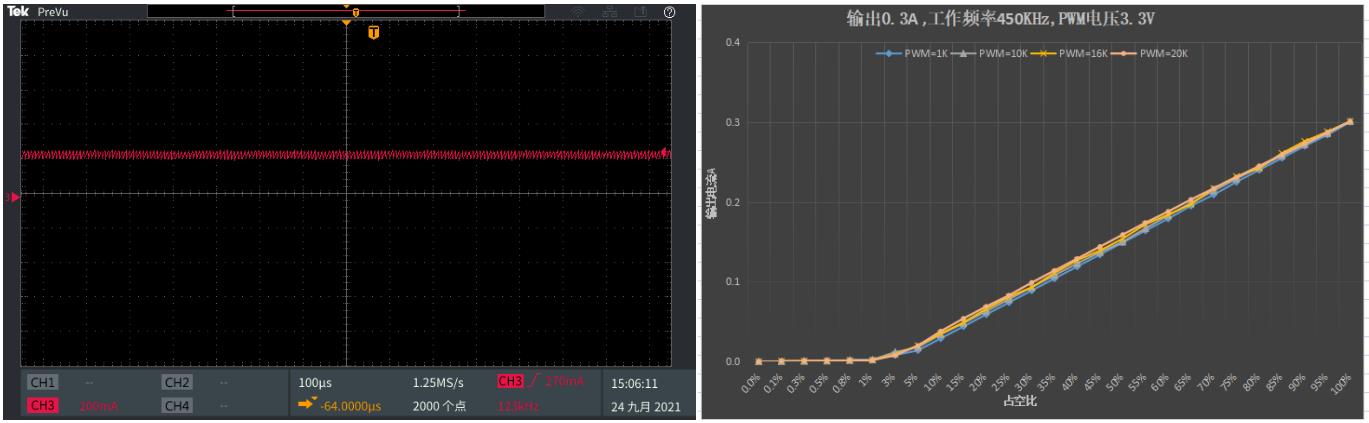

深度调光，亮度变化柔和
超低纹波，满足人眼需求
H5112A全程调光,纹波电流保持极低水平。
无论是稳态工作状态，还是开机启动，LED灯珠电流都能平稳而无频闪。
H5112A可接收PWM调光信号进行调光，实现无频闪护眼照明。
调光深度低至0.1%，调光过程亮度变化柔滑顺畅，带来舒适的视觉体验。

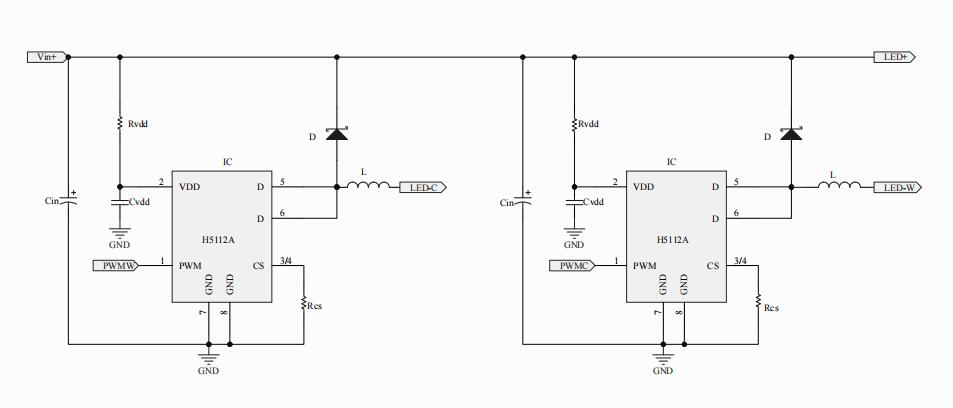

【共阳输出，成品加工方便】
1.H5112A支持共阳连接，在成品灯板到驱动，可省掉一根输出连接线。
2.外围元件少，整体成本低
【H6225L产品特点】
高耐压95V
输出电压≥3.3V
最大输出电流1A

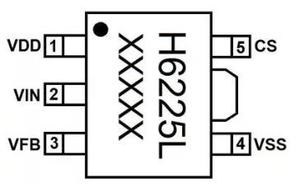

小封装优势SOT89-5
待机功耗低
输出线损电压补偿
典型工作频率140KHz
内置软启动，启动无过冲
高工作转换效，最高可达95%
良好的线性调整率和负载调整率
良好的动态响应，输出电压精度高
集成输出过流保护、过热保护及输出短路保护
【H6215L应用优势】

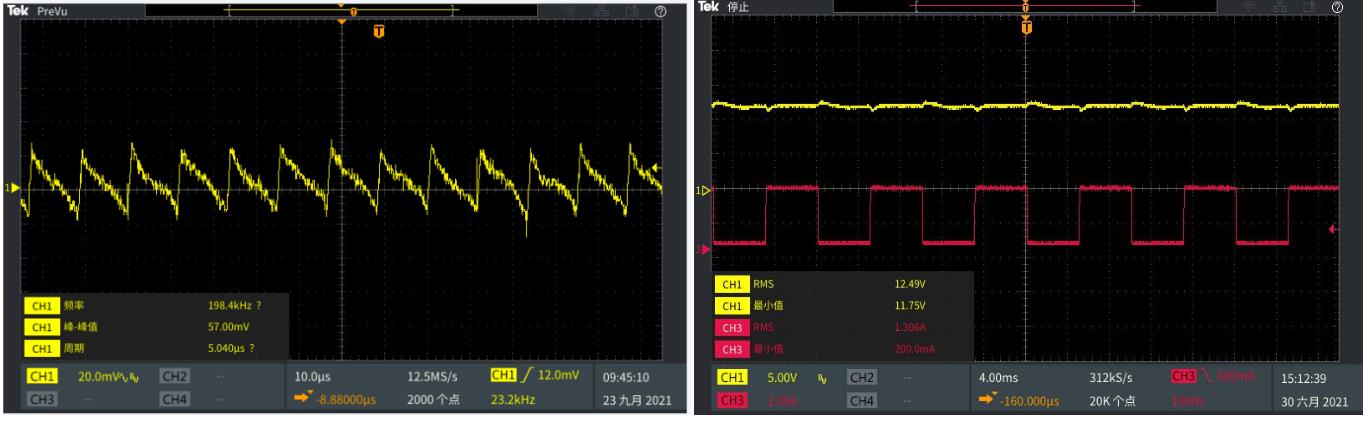

超低纹波
动态响应强
H6225L的输出纹波小，满足各类模块的供电需求。
H6225L动态响应确保模块在不同状态下都能正常工作。

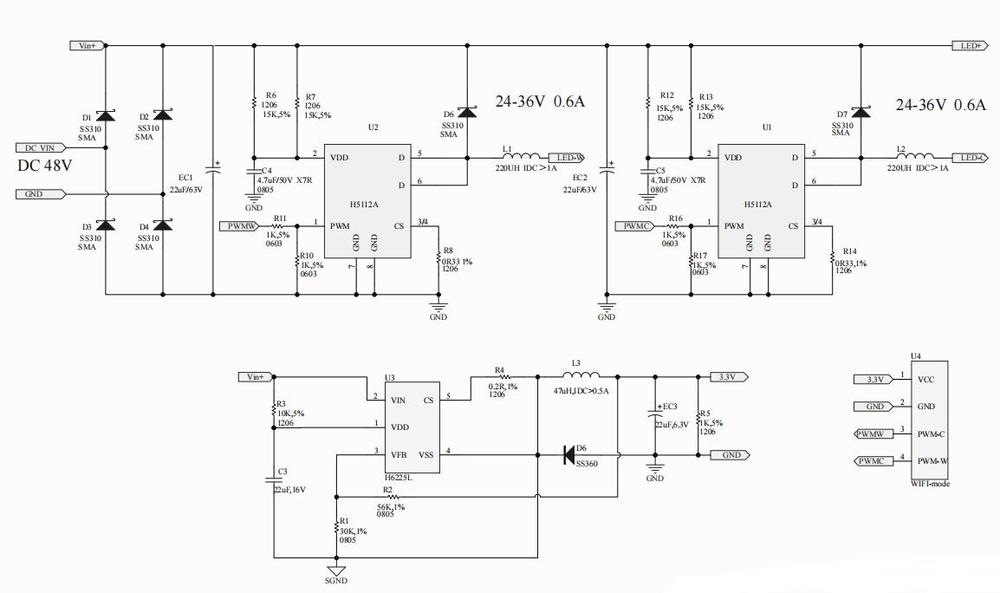

【设计实例】

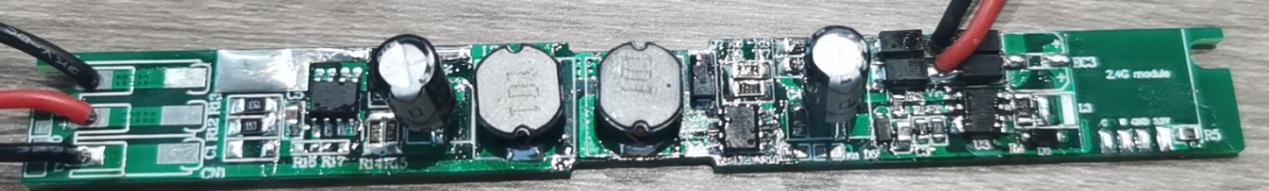

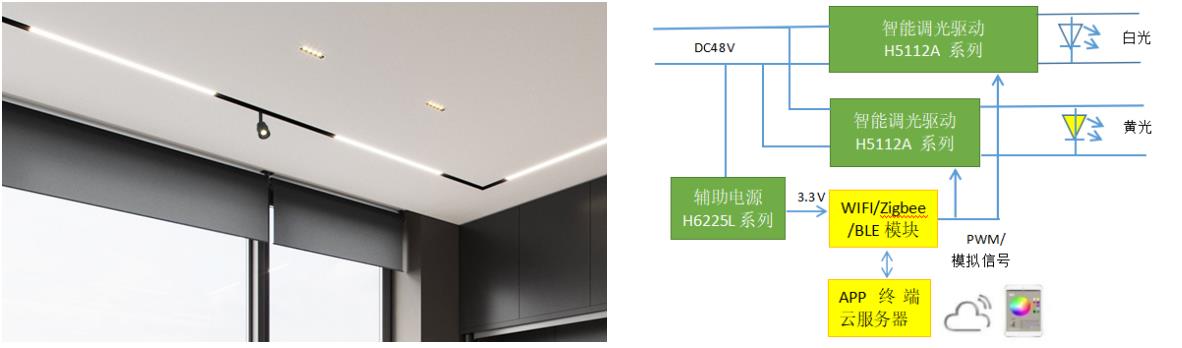

磁吸灯恒流智能调光+模块辅助供电应用方案
【高性价比配套方案】H5112A+H6225L
输入电压：48Vac(Vdc)
输入功率：Pin:25W
输出参数:30-36V@0.36AX2
控制模式：PWM调光
【优势特点】
1.舒适色调灵活可选
H5112A支持低至0.1%的调光深度，满足用户对亮度的需求变化，用户可以随意使用APP调节PWM来控制亮度及色温。
2.保护视力
H5112A支持无频闪，保护视力健康，适合阅读、工作、学习等场景，可营造健康舒适的照明环境。
3.蓝牙WIFI无线控制
H6225L的稳定辅助供电给模块提供保障，高性能的动态响应可让模块在不同模式下都能保持稳定状态。
4.多样的模块选择
H6225L具有低纹波的特点，可以满足不同平台对模块供电的要求，选择更加灵活。
|
|
