场效应管在音响电路中的合理应用

引言: 场效应管在音箱智能化的今日运用范畴愈来愈广。其基本原理、优势和应用基本常识在一些专业书籍及书报刊上现有许多阐述,在这里不会再过多阐释。文中根据2个容易被爱好者尤其是新手所忽视的关键点来表明场效管的有效运用。现阶段,运用于音箱行业的场效管包含结型管(JFET)和绝缘层栅场效管(MOsFET)。


1.JFET缺少配对容差内的互补管

现如今双极晶体管生产制造加工工艺的完善已使NPN与PNP互补三极管的配对偏差变小到被众多技术专业生产商和高级音响能够广泛接纳的水平。比较之下,场效管的选装就艰难得多,而做为放大仪键入级用管的JFET也是缺乏符合规定的互补对(它是现阶段的生产制造水准所决策的)。①说白了双生管仅仅同一列管式内的二只管道特性一致,而与此同时选购的8对管内N沟中间的区别颇大,N沟与P沟的区别高;②Idss、gm 及Vgs 不尽相同,具体的波型检测也不一样。最终,只有从中挑选出二只偏差为3.8%的管道做为单侧差动保护键入级的用处(过去采用双极双生管时一直不会太难把同旋光性管的偏差操纵在1%,异旋光性管的配对偏差也不会超过3%)。根据之上的数据信息较为和具体检测能够获得以下启发:JFET用以互补键入级时,其V 和I一的离散性会使电源电路的静态工作点造成很大的偏位,进而令电源电路的可靠性下降;gm、Cis, Cis的原有差别危害着全部推挽电路级的左右波型对称性和暂态响应时间等动态性指标值。有关这一点,海外的一些著名生产商实际上早已产生的共识


JFET对比,MOS管的抗压、功能损耗和跨导等都非常容易做得较高。此外,放大仪中除开键入级之外的一部分(如促进级、输出级),其互补配对规定可相对性放开,并且一些配对的缺点也可根据电源电路的细心设计方案加以克服。因而,MOS管在功放机末级的运用并无什么影晌。MOS管用以功放机输出级的难题不取决于互补配对,关键是高效率低。


2、MOSFET输出效率较低

MOS管输出级的耗损比双极晶体管大是大家都知道的。一般在同样的电源电路下,为了更好地获得与双极管一样的输出输出功率,选用的方式是将电源电压上升±9V,以赔偿MOS管的耗损。殊不知,具体制做证实其远远不止那么简易。


3、MOSFET输出效率的提升

MOS输出功率输出级的耗损一直比双极晶体管的大,它是其原有特点所决策的。这儿常说的提升实际上应该是怎样降低MOSFET输出级的输出功率耗损。

①若想在同样电源电路下获得与双极晶体管同样的输出输出功率,那麼MOS输出级的电源电压应该比用双极管时高±10V之上。若想降低MOS管耗损时,可采用工作电压级与电流量级各自供电系统的方法。这时候,电流量级和工作电压级分Nl:k,双极管输出级高±9V和± 10V。

②应用多管串联输出级。多管串联是为了更好地减少MOS整流管的等效电路通态电阻器,而不是说白了的为了更好地改进MOS管大电流量线形不佳。好几个MOS管串联除开能提升电流量推动力外,还可大大减少输出功率损害。

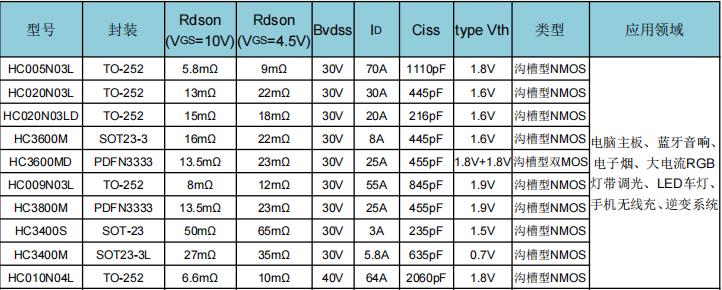

东莞市惠海半导体有限公司应用于音响的MOSFET选型推荐:
