安防摄像头LED灯12V24V输入无需电感低成本线性降压恒流驱动器恒流IC方案

各种摄像头作为常见的安防设备,在市场上已经发展多年,产销量都比较大,同时基本上形成了比较成熟固定的电路架构。其中,白光LED和红外LED有大量的应用需求,对应的LED驱动电路也一直在演进。


摄像头LED灯板输入标准为DC12V (一般是外接12v适配器电源),输出一般为白光LED 三串,红外LED 6-7串(具体各厂家会稍有不同)。用户一般使用耐压30v左右,输出1A电流的Buck降压LED恒流芯片。由于摄像头受应用环境的要求,外观体积越来越小,导致电路布线的PCB也越来越小。传统的Buck芯片由于需要使用电感,造成PCB空间不足,同时由于PCB空间较小,电感带来的EMI干扰也大幅增加。惠海半导体针对此应用,推出了H7310线性LED驱动,具有电路布线简洁,不用电感,EMI干扰小,成本低的特点。

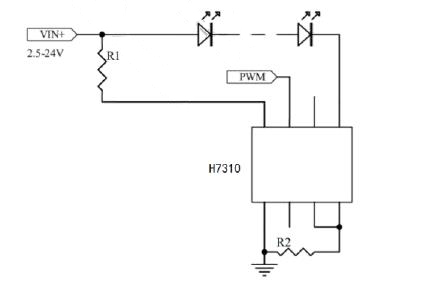

H7310系列带PWM调光,过热保护降电流功能,ESOP-8封装。应用线路如下:


芯片特点:

Vdd工作范围2.5-100v(可通过外置电阻扩充输入电压)

输出电流范围10mA-1.5A

低静态功耗60uA

PWM调光频率达25KHz

内置过温保护电路

采用ESOP-8封装

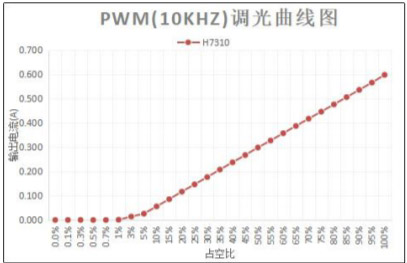

调光曲线图:
