解决拍照频闪和调光平滑度的方案 (PWM斩波调光&analog模拟调光)

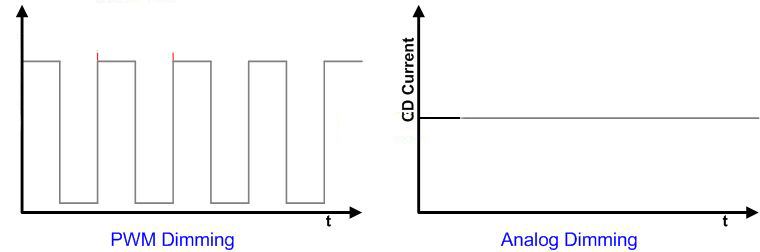

目前的恒流电源调光集成ic在调光方法上区别为PWM换流器调光和analog仿真模拟调光,如下图所显示,在PWM 脉宽调制调光情况下,LED亮度会出现”亮“、”暗”2个情况,不一样脉宽调制占空比下能够展现出不一样的亮度,当PWM 脉宽调制调光的頻率过低的情况下会发生频闪(Flicker)难题。


採用模拟调光得话LED会恆亮,在dimming全过程中IC总是更改輸出电流,LED亮度也会跟著更改,不容易有频闪(Flicker)难题。


PWM 脉宽调制调光頻率太慢的情况下,如下图1会发生摄像机在一些影格(Frame)裡面是沒有闪灯的状况,表明在电影界面上面发生说白了的频闪状况(Flicker)。当頻率加速16倍以下图2的情况下,每一个影格(Frame)皆可爬取到正常亮度,最后表明在电影界面上就不容易有频闪现像(Flicker)。


需注意:每一个摄像机的规格型号不一样,无论是提取影格或者提取時间…这些差别,在960Hz调光下都或是有可能发生频闪(Flicker)难题,假如为了更好地可用大部分拍摄运用,会提议调光頻率必须直往上提高以防止出现频闪(Flicker)状况。

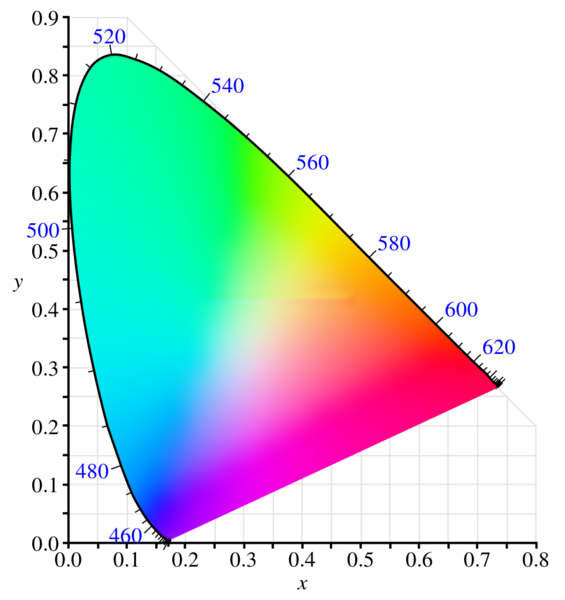

为表明颜色的CIE 1931色彩空间图,表明了人眼认知的色彩饱和度室内空间,LED产品规格书中标识的色度相匹配电流量的偏位坐标图,从这主要参数可获知LED根据不一样电流量尺寸的情况下色度是会出现偏位的效用。


在调光操纵上,analog仿真模拟调光由于是立即更改电流做到亮度调光实际效果,因此也间接性造成了色度偏位的效用。


相对性的在PWM换流器调光层面,由于不变电电流,因此不容易造成色度偏位的效用,针对色度较灵巧的商品应用PWM换流器调光实际效果会比较好。


现如今在调光方法大概可分成线形曲线图(Linear)与指数曲线(logarithmic)二种。指数曲线调光是为了更好地赔偿2个常被忽视的主要参数。



是仪器测量出去的亮度与人眼认知的亮度展现了对数函数的曲线图,尤其是在低亮度情况下,仪测量测到一些较小幅度的转变,人眼却能够认知大幅的亮度转变,相反在高亮度情况下,人眼认知力度会逐渐降低。



二是LED自身特点,电流量对亮度关联并不是理想化线形转变 ,也是展现较放缓的指数曲线,因此即使电流量以理想化的线形曲线图輸出,具体量测出的亮度也不会是线形转变 。
