替换LN2576恒流LED车灯驱动芯片方案[国内芯片]

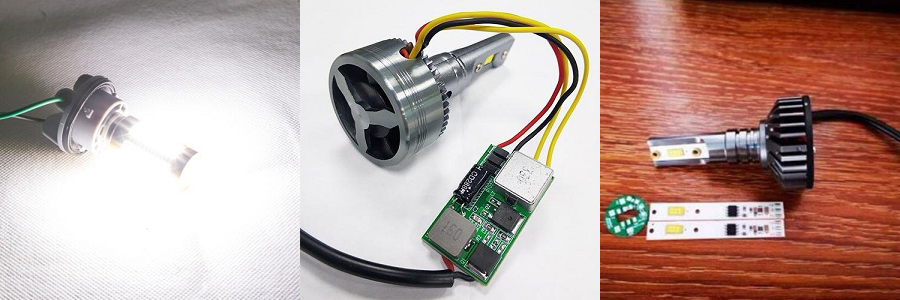

供应:LED电动车前大灯 摩托车前大灯 汽车工作灯 汽车长条灯 汽车前大灯 低压球泡灯 电动车灯摩托车灯四珠电动车灯六珠电动车灯激光炮摩托车灯激光炮摩托车射灯汽车工作灯辅助灯长条灯牧马大灯汽车灯电动车双爪前大灯 远近光


品牌:惠海半导体【原厂直销】

H7230概述:

H7230是应用于LED低压灯、LED车灯市场上量产成熟、稳定,出货量久、出货量大,性价比高的的一款降压恒流LED驱动器

H7230是一款目前车灯市场上做单亮、远近光切换、高低亮切换、强弱光切换成本低,外围元器件少,性能优越的一款降压恒流车灯IC,性价比高,大力推荐广大工程师推荐选择H7230设计到车灯电源应用中

H7230是一款外围元器件简单、并采纳PWM连续工作模式、支持8-100V电压输入的非隔离LED降压恒流IC

H7230固定频率160KHZ,采纳了PWM工作模式,所以在应用中可以采用小的电感值及采用小的功率MOS即可驱动理想的电流值,可以可以节省LED驱动体积

H7230通过对MODE端口进行控制实现2功能切换。MODE悬空为高亮100%亮度模式,接高为50%电流亮度模式


惠海半导体-原厂直销-供货稳定-品质稳定-价格优势-技术支持-H7230产品特点:

输入电压:8-100V

效率高达80%以上

内置100V低压MOS,采用ESOP-8封装,芯片底部带散热片

电流高达1.4A

内置6V稳压管,固定频率160KHZ

平均电流工作模式,恒流精度1%、高负载调整率、高线性调整率

内置抖频电路

内部集成智能过温保护、过温保护线性降电流,不闪灯不灭灯,可以延长灯珠寿命

封装:ESOP-8


想必大家都知道,目前LED电动车、摩托车前大灯的工作温度很高环境比较恶劣,有的工作温度都达到140度了,所以做电动车前大灯的话电源IC带过温保护功能是需要具备的


H7230解决摩托车、电动车前大灯恶劣的灯体温度的问题由于固定开关频率,所以做宽电压大电流容易,温升也低,并且可以使用小的电感及MOS管就可以支持大的输出电流容易过EMC带输出短路保护功能,可以解决生产测试过程中工人不小心短路导致电源烧毁的问题


应用信息:※启动电阻设定RVDD=(VIN-6V)/IQVIN输入电压;

0.5MA<10MA※LED输出电流设置ILED=0.2V/RCS※芯片启动系统上电后通过启动电阻对连接于电源引脚VIN 的电容充电,芯片处于欠压保护状态时芯片仅消耗约 20uA 的电流。

当电源电压高于 UVLO的开启电压后,芯片控制电路开始工作,直到VIN 端口电压稳定达到 VIN的钳位电压 6V 左右。

※MODE 设置通过给 MODE 设置不同的电平,可以让芯片实现不同的功能;当 MODE VDD 时,芯片进入 1/2 低亮模式;MODE悬空或者接地,芯片进入高亮工作模式。

电感选择在输入电压,输出电压及输出电流都已知的条件下,电感值决定了电感电路纹波大小及连续或者非连续工作模式。工作于临界模式时的电感值为:Lcri=Vo*(Vi-Vo)/2Vi*ILED*fs

电感取值在上式附近,可得到较优化的效率。当采取无输出电容方案时,应选择稍大的电感值,以使得电感电流工作在连续模式,较小 LED上的电流纹波。

当 LED两端并联有输出电容时,系统既可以工作在连续模式,也可以工作在非连续模式。短路保护当出现 LED 短路时,系统会降低工作频率从而减小输入电流。由于负载短路,芯片电源电压会逐渐下降, 并进入欠压保护状态,从而触发芯片重新启动。


优势供应多种替换方案(提供芯片设计服务,丝印及脚位定制服务)

PINPIN替换LN2576NR\76BN,无需改动器件

PINPIN替换LN2576SRC\76AB,无需改动器件

PINPIN替换LN2576SRB\76BN,无需改动器件

PINPIN替换LN2576SRA\76AA,无需改动器件

PINPIN替换LN2576MR\76AM无需改动器件

全系列PINPIN替换,无需改动任何器件,直接换IC即可,价格优势,供货稳定,原厂技术支持

Ps:内置MOSESOP-8封装的脚位全部一样,只是电流大小不一样
