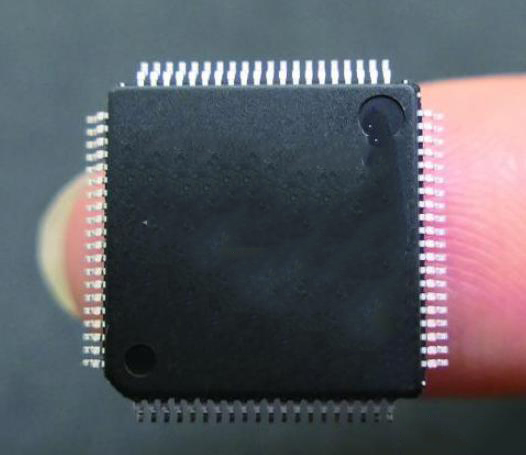

单片机/MCU电路设计中的几个难点

单片机是嵌入式操作系统的关键元器件,应用单片机的电源电路要繁杂得多,但在变更和加上新作用时,含有单片机的电源电路为容易完成,这也恰好是电气设备应用单片机的缘故。


那麼在单片机电源电路的设计方案中需要留意的难题有什么?你都处理了没有?下边共享10个单片机电路原理中的难题,一起来了解一下吧~


一、单片机上拉电阻的挑选

大伙儿能够见到延时电路中电阻器R1=10k时RST是高电平 ,而当R1=50时RST为低电平,显著R1=10k时是不正确的,单片机一直处于校准情况时没办法工作中。发生那样的缘故是因为RST脚位含有三极管,就算在截止情况时也会出现小量截止电流,当R取的十分大时,弱的截止电流根据就造成了高电平。


二、LED串联电阻的测算

难题一般鲜红色贴片LED:工作电压1.6V-2.4V,电流2-50mA,在2-5mA色度有一定的转变,5mA之上色度基本上无转变。


三、端口号发生不足用的状况这时候能够依靠拓展集成ic来完成。


四、滤波电容滤波电容分成高频率滤波电容和低頻滤波电容。

1、高频率滤波电容一般用104容(0.1uF),目地是短路故障高频率份量,维护元器件免遭高频率影响。一般的IC(集成化)元器件的开关电源与地中间都需要加,除去高频率影响(气体静电感应)。

2、低頻滤波电容一般用电解电容器(100uF),目地是除去低頻谐波失真,储存一部分动能,平稳开关电源。大多数接在电源处,功率大的电子器件边上,如:USB托词,伺服电机、1602led背光表明。抗压值少高过系统软件大工作电压的2倍。


五、三极管的功效

1、电源开关功效:

LEd为高电平时截止,为低电平时导通。功率电阻的测算:集电结电流为I,则基极电流为I/100(这儿牵涉到变大功效,集电结电流是基极的100倍),PN结工作电压0.7V,R=(5-0.7)/(I/100)

2、变大功效:集电结电流是基极电流的100倍

3、脉冲信号变换:当基极其高电平时,三极管通断,右边的输电线接地装置为低电平,当基极其低电平时,三极管截止,輸出高电平。
