PD快充MOS管应用方案

作者：惠海原厂

PD快充MOS管应用方案

随着智能手机、平板电脑等移动设备的快速普及,以及移动网络的高速发展,人们对电子设备的需求和依赖程度越来越高。愈加强大的功能以及不断增大的屏幕使得电子设备的耗电量加快，因此人们对于电池的充电效率及充电时间也有了更高的要求，推动着快充技术的发展。

快速充电已经成为当下智能手机发展的新趋势，传统的USB充电器也将会被新一代的快速充电器所取代，另外，快充的兴起也带动了相关MOSFET需求的增长。

在USB PD协议的快充电源方案中，用于整流同步的MOS管，可以保证在快充电源提高电压来达到高电流高功率充电时的用电安全性。而低电压高电流充电的“闪充”对同步整流的MOS管要求更为严苛。

惠海半导体推出的一款高性能低内阻SGT工艺MOS管HG5511D可应用于PD快充充电器同步整流位置，内阻仅11mΩ，可以解决充电器功耗大发热的问题；超低的Ciss（550pF）能够较大限度地降低开关损耗，提高转换效率；同时采用了小尺寸的DFN封装，能够节约占板面积，对于越来越小的充电器体积来说，是一个很好的选择。HG5511D在各大快充电源终端厂商 18W 、27W 、33W等项目中均有广泛使用，并获得青睐。该产品可以作为电源驱动（DC-DC转换）、同步整流、开关线路应用等，适用于小家电、消费电子等场景使用。

HG5511D参数特点

【HG5511D】SGT工艺NMOS，高频率大电流

低内阻、小体积、低结电容，快充专用MOS管

HG5511D：

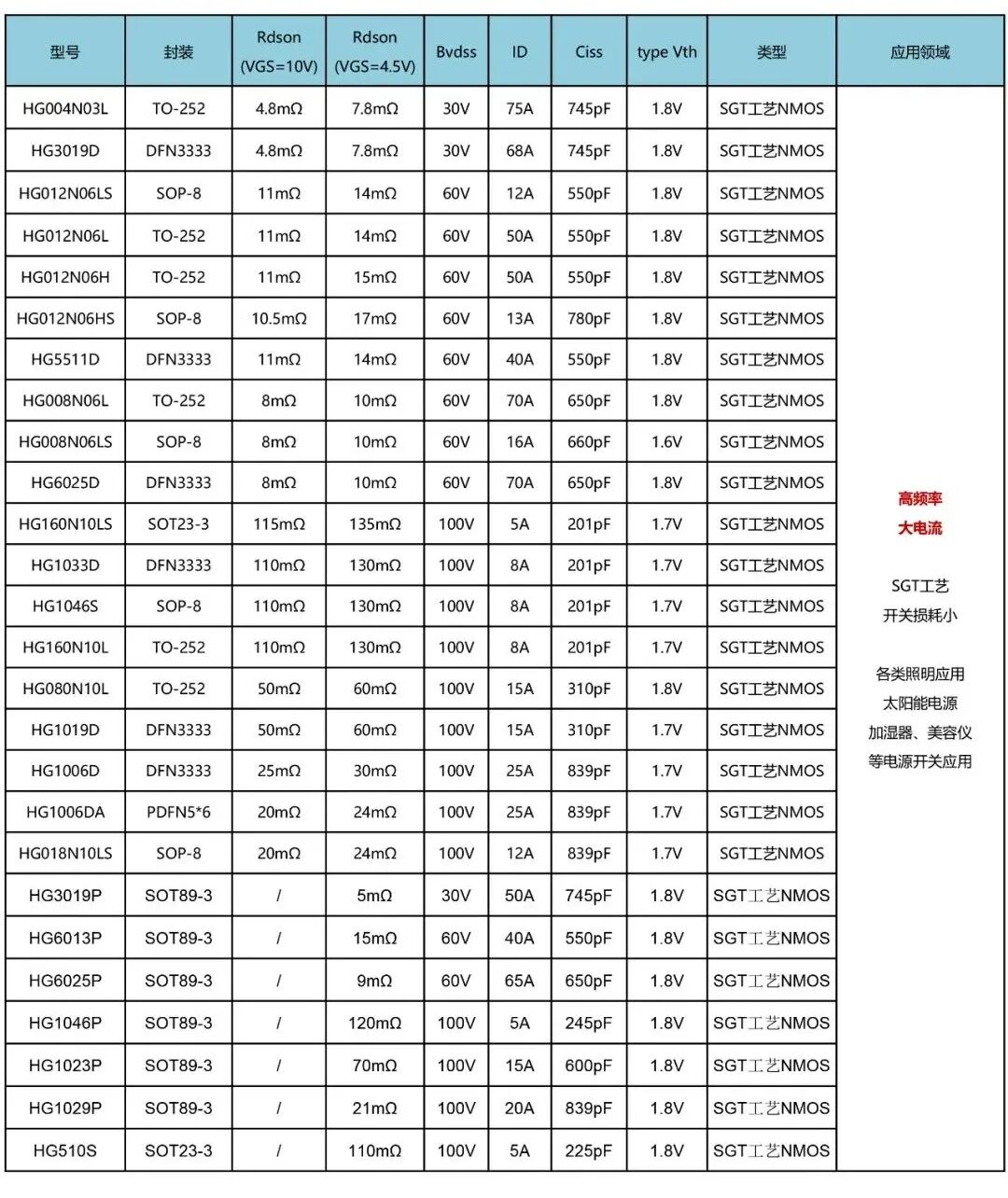

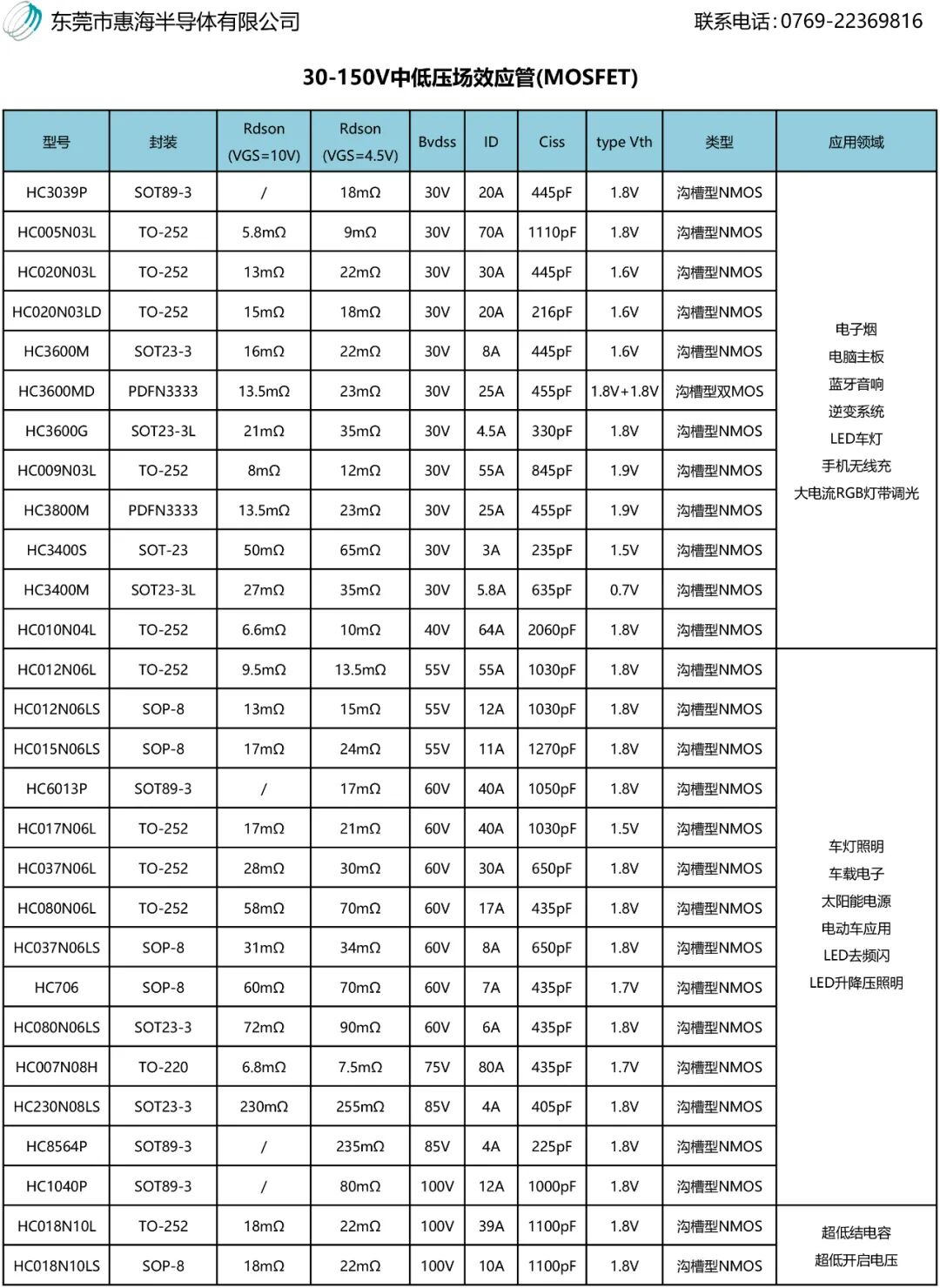

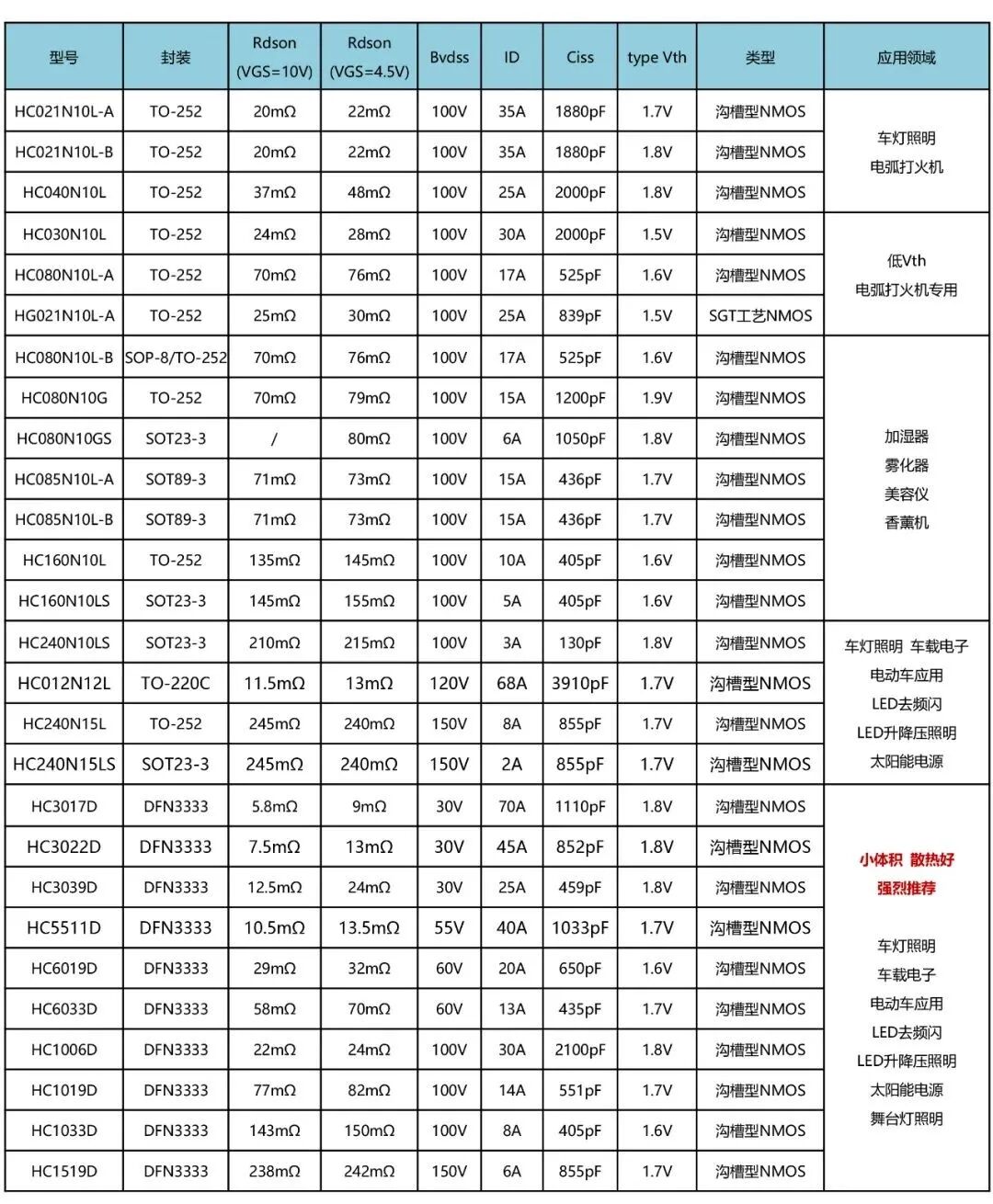

更多MOS管选择：

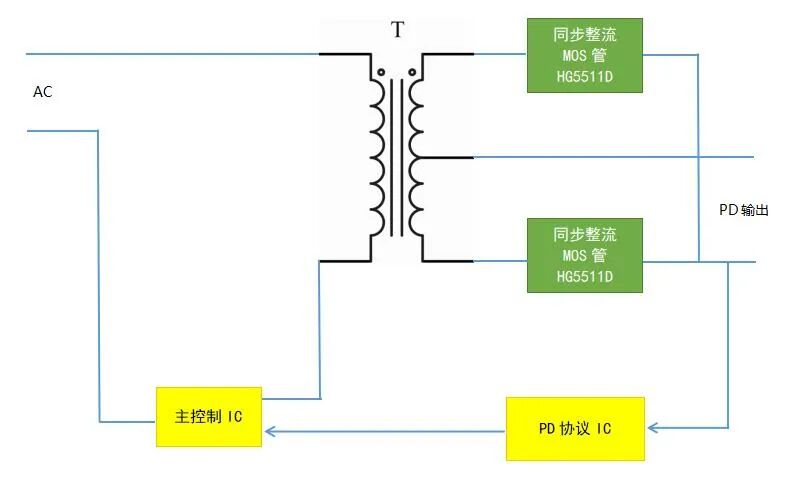

框架图：

惠海半导体其他MOS管封装及应用

*常用封装：DFN3333、SOT89-3、SOT23-3、SOP-8、TO-252、TO-220等

*常用型号：3400、5N10、10N10、17N10、25N10、17N06、30N06、50N06、70N06、20N03、30N03、50N03、70N03等

*应用领域：小家电（加湿器、雾化器、香薰机、美容仪、榨汁机、暖奶器、咖啡机等）、LED照明（舞台灯、车灯、灯带调光等）、快速充电器（手机、笔记本、平板、VR等）、移动电源、无线充、3C数码、安防设备、测量仪器、可穿戴设备、网络通信、物联网IoT、新能源、医疗设备、智能家居、电脑主板显卡、BMS 、POE、GPS、蓝牙耳机、蓝牙音箱、电弧打火机、电子烟、车载电子、汽车音响、液晶显示器、太阳能电源、逆变系统、无刷伺服电机等产品。

销售支持与服务

1.芯片选型&现成方案

惠海半导体可协助客户选型，推荐最合适、性价比最高的芯片，同时有现成方案供参考，可申请免费样品/DEMO测试。

2.技术支持&免费样板

惠海半导体拥有专业的FAE团队，可免费提供技术支持与测试服务，协助解决产品应用的各种问题。

3.品质保证&价格优势

惠海半导体IC/MOS原厂直销，有品质保证，价格优势明显，提高产品在客户端的竞争力。

4.现货供应&闪电配送

惠海半导体供货能力强，库存充足，同时我司的封装厂能，提供良好的交货周期及产能保证。

5.关于我们

惠海半导体专注于DC-DC芯片及功率MOSFET器件的设计研发与封装制造，拥有专业的研发、销售及FAE团队，可以为客户提供高性价比的整套解决方案，免费的技术支持及实验仪器测试服务。我司的晶圆仓常年保持在27°C恒温恒湿环境，保证晶圆、芯片的品质。惠海半导体是IC&MOS原厂，自有封装厂，能够更好地把握产品质量、产能及交货周期，为客户争取更大的成本优势，保证高性能、高性价比的产品供应。公司位于东莞南城CBD，东莞大道旁，蛤地地铁站出口，毗邻京港澳高速出口，交通便利，自拥300平方甲级写字楼办公物业，欢迎各位莅临参观洽谈！
